第1章：模块图纸

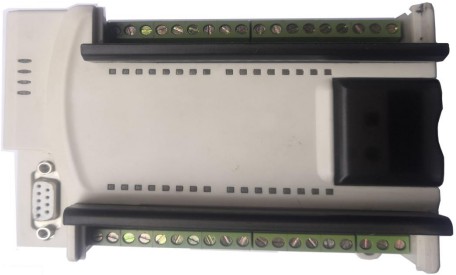

1.1实物外观

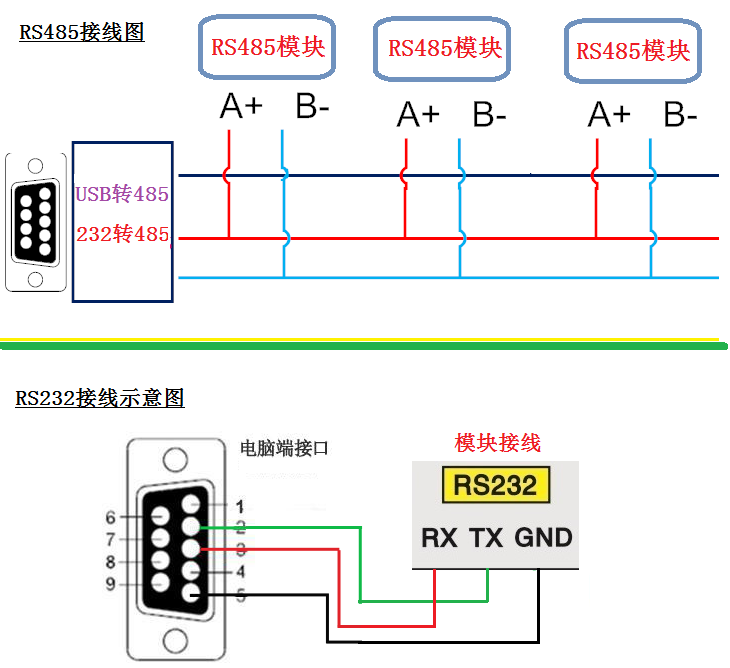

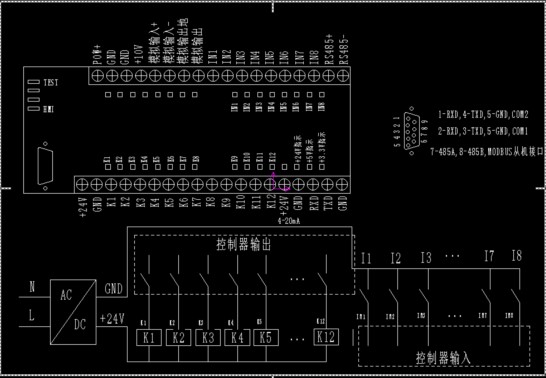

1.2接线图纸

1.3外壳尺寸

第2章：模块概述

2.1模块概述

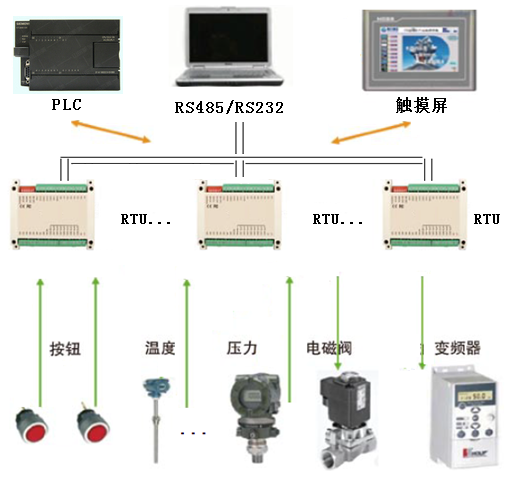

我公司针对各种应用场合，研发的通用数据采集模块，广泛应用于楼宇、暖通、消防、供水、石化、环保等各个行业，为大多数系统集成商和自动化公司、研究所采用，是一种具有极高性格比、稳定可靠的数采模块。根据客户功能要求进行设计，可实现远程升级，配套云服务，达到数据保存，手机端访问实时及历史数据。

特殊应用 需要合作的客户，请联系我们！

=> 支持西门子等PLC；

=> 支持组态王、力控、MCGS等组态软件；

=> 支持RS232、RS485接口，Modbus协议触摸屏、文本屏；

=> 支持所有标准的Modbus设备联机通讯；

=> 研发人员直接面向客户技术支持，协助客户完成项目；

2.2系统参数

CPU	32位STM, ARM高速处理器，72MHZ
操作系统	GCOS，10ms调度机制
供电电压	24VDC @2W，电源反接保护，隔离设计
通讯接口	DCDC隔离设计、2500V防雷、ESD、过压、过流保护

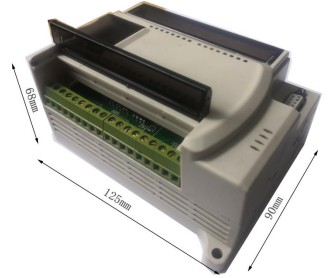

外形尺寸	体积(长 x 宽 x 高)：125 x 90 x 68 (mm)
安装方式	螺丝固定或者导轨安装
环境指标	-40～85℃，5%～95%RH无凝露，IP20防护
硬件看门狗	1.5秒硬件看门狗保护系统
通道隔离	2500VDC隔离、抗干扰保护设计

2.3性能参数：

电源：DC24V，10A。®

输入信号：8路开关量信号，速率50KHZ，光耦隔离

输出信号：12路开关量信号，NPN

模拟量输入信号：1路，0-20mV，分辨率12位，精度

模拟量输出信号：1路，0-10V，支持变频器

4-20mA信号：1路，电流环输入

485接口：1路，做为从机时的通信接口，支持MODBUS协议

COM2：屏显通信口，232电平

COM1：

地址范围：

开关量输出0区，开关量输入1区，模拟量输入3区，模拟量输出4区。

第3章：模块配置

3.1 RS485/RS232

通道数	1路RS485	2路RS232
波特率	1200～115200，默认9600
奇偶校验	奇检验、偶校验、无校验
起始位	1位
数据位	8位
停止位	1、2位
通讯协议	MODBUS RTU
默认参数	9600.N.8.1，站号为：1

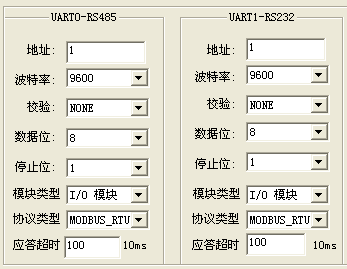

	l 地址：1-254； l 模块类型：选择I/O模块类型； l 协议类型： 标准MODBUS RTU通讯协议； l    其他选项: 保留未用；

3.2 LED指示灯

第4章：模块输入输出

4.1 DI数字量输入

Modbus地址	10001～10008: 对应通道个数	功能码：02，地址：0
输入方式	光耦隔离
ON电平	5-30VDC，6mA@24VDC
OFF电平	0-3VDC
隔离电压	2500V, 防雷电路+光耦隔离+超限保护
采样速率	0.01秒快速采集所有通道数据

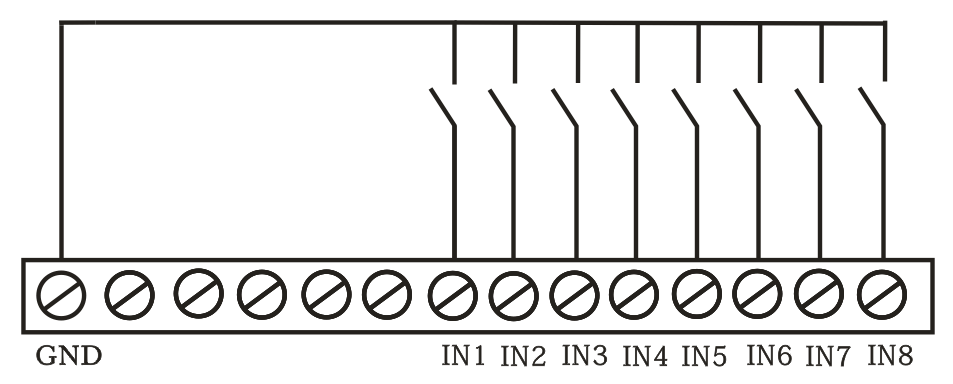

接线方式 NPN或PNP都可，图示为PNP
检测方案	当输入信号有效时，对应的指示灯点亮

4.2 DO晶体管输出

Modbus地址	00001-00012	功能码：05，15
输出方式	晶体管	灌电流，最大50mA
隔离设计	光耦隔离
响应时间	≤0.01秒

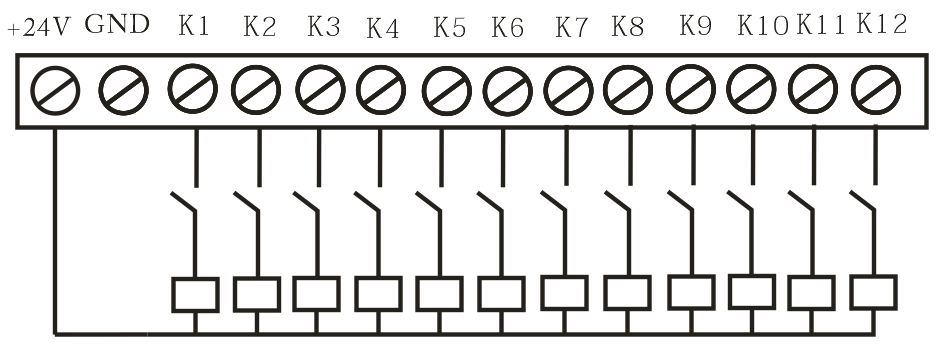

接线方式
检测方案	当输出有效时，对应指示灯点亮

4.3 模拟量输入

模拟量输入信号：1路，0-20mV，分辨率12位。适用于称重传感器接口。

4-20mA信号：1路。

4.4 模拟量输出

模拟量输出信号：1路，0-10V，适用于变频器控制。

第5章：运行界面

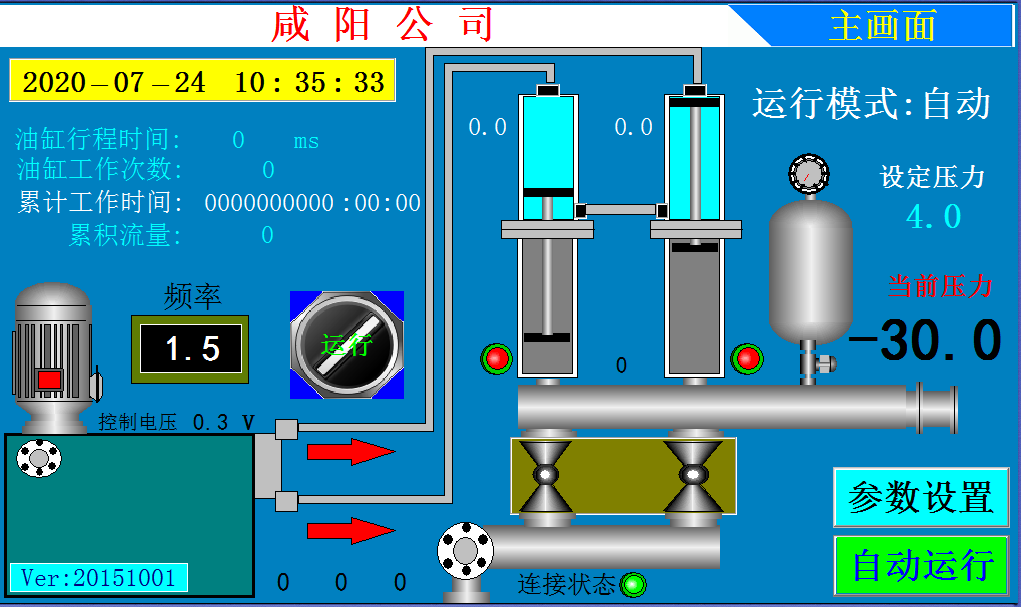

该模块支持屏显，推荐使用昆仑通态组态软件，无论是屏显还是电脑显示均可，根据用户需求设计界面及功能。以下是给某公司做的运行界面

第6章：技术支持

6.1注意事项

1. 模块运输和存贮不应受剧烈冲击，小心轻放，并按包装箱上“防潮”、“向上”的要求放置。应符合GB/T15464-1995《仪器仪表包装通用技术条件》规定运输储存。

2. 储存环境-45℃～85℃，相对湿度不超过90％，空气中不应含腐蚀性气体。在仓库里保存应放在台架上，拆箱后单只包装的模块叠放高度不超过五块，整箱叠放高度不超过五箱。

3. 模块自出厂日期起5年内，在用户遵守说明书规定要求，并在零部件完整条件下，模块不符合技术条件所规定要求时，给予免费修理或更换。

6.2技术支持

l 电子手册

在给您提供产品的同时，我们会提供包含产品的资料、工具软件等内容。

l 技术支持

有关产品使用培训、技术咨询以及常见疑难问题，请与公司联系或到网站查询。

l 联系方式

研发支持：张工

电话/微信：13991918020，QQ：63655119

公司网站：http://www.sxsingle.cn

淘宝网站：

手册下载：

选型及报价

型号	IO输入	IO输出	模拟输入	模拟输出	4-20mA	485接口	触摸屏10寸	电脑组态软件加密狗	单价
SG20-8700	8	7	0	0	1	1	0	0	400
SG20-87AC	8	7	1	1	1	1	1	0	1400
SG20-87AP	8	7	1	1	1	1	0	1	700
SG20-8C00	8	12	0	0	1	1	0	0	500
